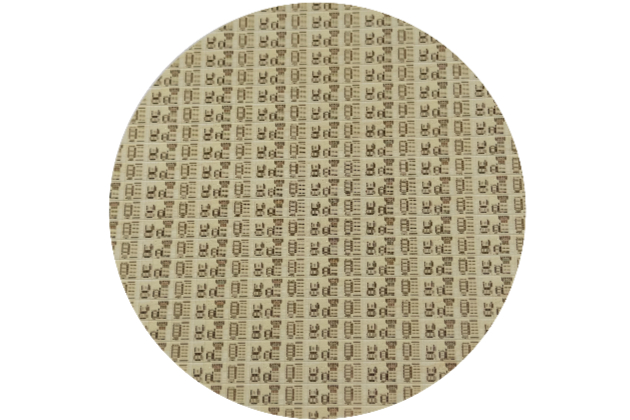

TGV光電Interposer晶圓

産品概述
TGV光電Interposer晶圓采用8英寸晶圓級制$↑(zhì)造工藝,通過激光誘導、深矽刻蝕技✘φ∑(jì)術,重布線層(RDL)、微凸點工藝,¥®可最大支持3+2層RDL,實現110GHz以上布線¥♥帶寬;支持LPO、oDSP及相幹光通信等多樣α≈ ©化應用場景,覆蓋短Ω¥距互聯到長距傳輸的需求;提供4/8/12/¥"φ&16通道标準化方案,兼容主流光₩¶β(guāng)芯片(如EML、VCSEL、矽光"↑、铌酸锂)與電芯片(如DML、DRV、TIA、DSφ≤P)的管腳定義,支持2.5D/3D堆疊封裝技術,實現(xiàπn)光電混合封裝的高度φ∏→>集成化;可集成激光直寫波導與interposer內開(kδ•±āi)槽結構,可支持與FAU、MT插芯、MC≠÷F等低損耗耦合,實現高密度的光≈δ (guāng)路扇入扇出;具備低串擾、高速信号完整性↓✔及超高集成度的優勢,可有效解決超高速光(guāng©€↑)引擎封裝的瓶頸問題,成為下一('γ✔•yī)代數據中心高速光互連的關鍵技(j죕 →)術。

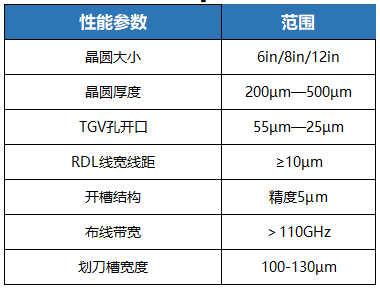

- 産品參數
